JDM-25 MG90微型换向阀,液压阀,工程车,油阀
上一个:JDM-21 模型液压泵,齿轮泵,微型油泵微型液压泵,工程机械模型 下一个:JDM-89 1:14拖车头,货柜车,卡车,军车,自卸泥头锁差金属后桥
详情介绍

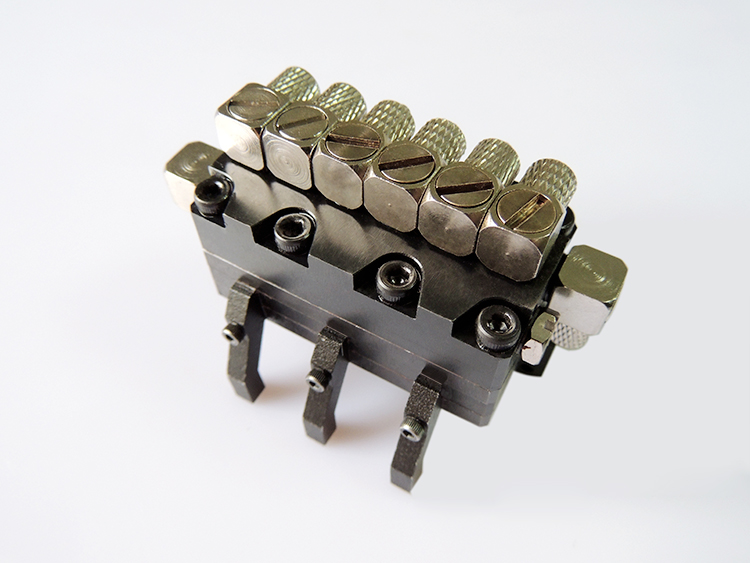

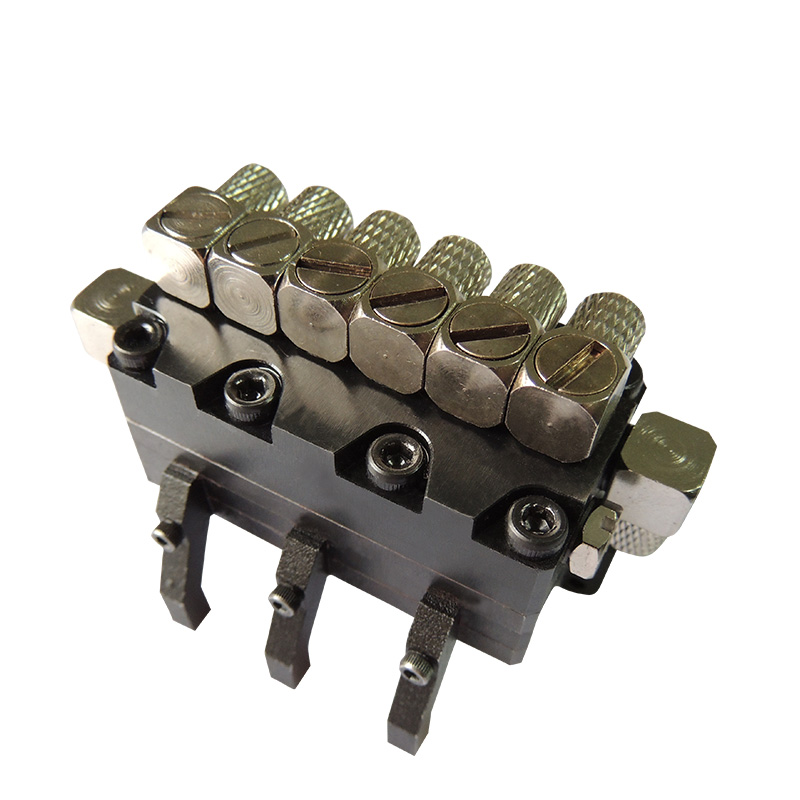

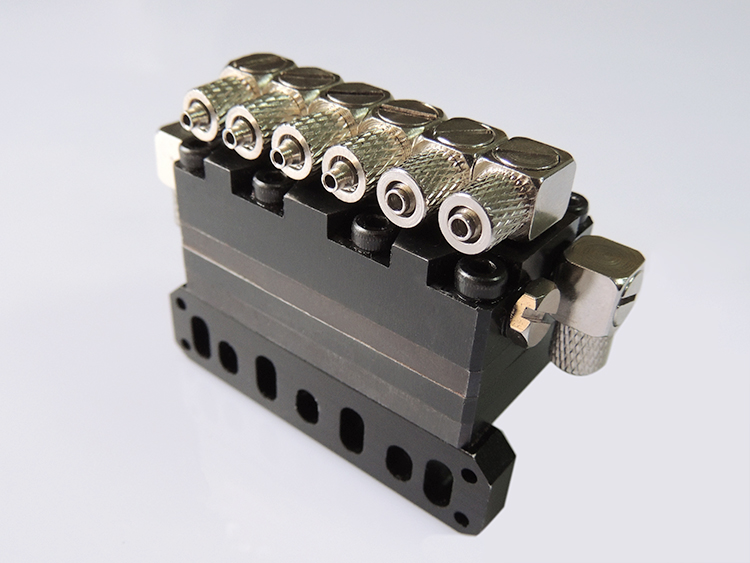

静点模型新款液压换向阀,具有中位溢流功能,

在不动作的时候油流回油箱

3路阀,额定压力2.5-3MPA,体积小巧,可以装配M5-4直油嘴或者M5-M3转接头转接M3-3直油嘴或者弯油嘴。使用MG90金属齿舵机带动。铬钢材质。

附件:M5堵头1个,MG90金属齿舵机3个,默认M5-4油嘴6个,M5-4L油嘴三个。

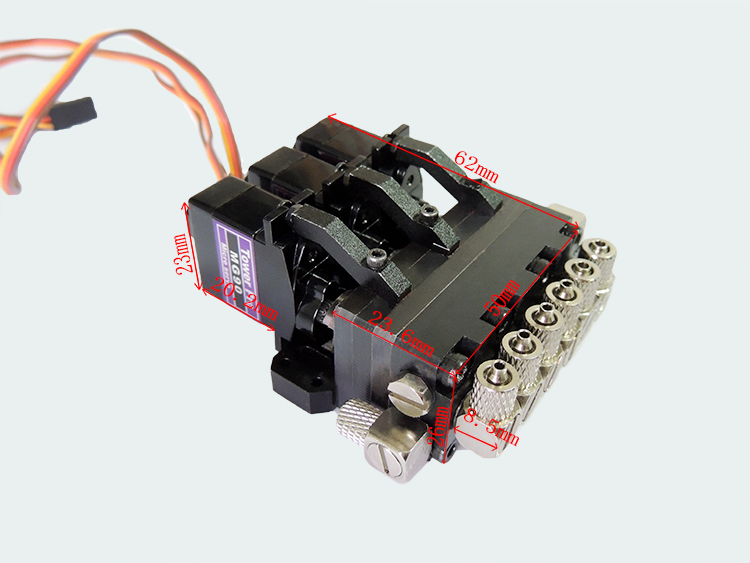

外形:带舵机不加油嘴尺寸

        长:56MM

        宽:48.5MM

        高:32.7MM

        重:0.25KG


舵机装配说明:

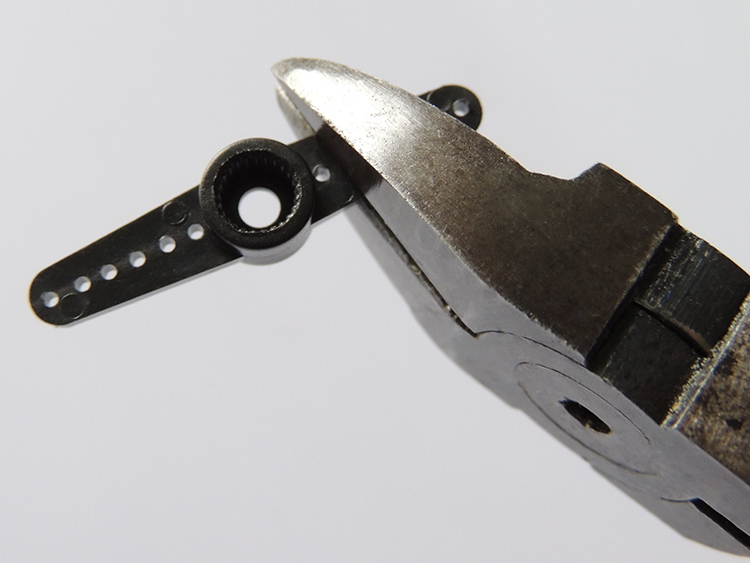

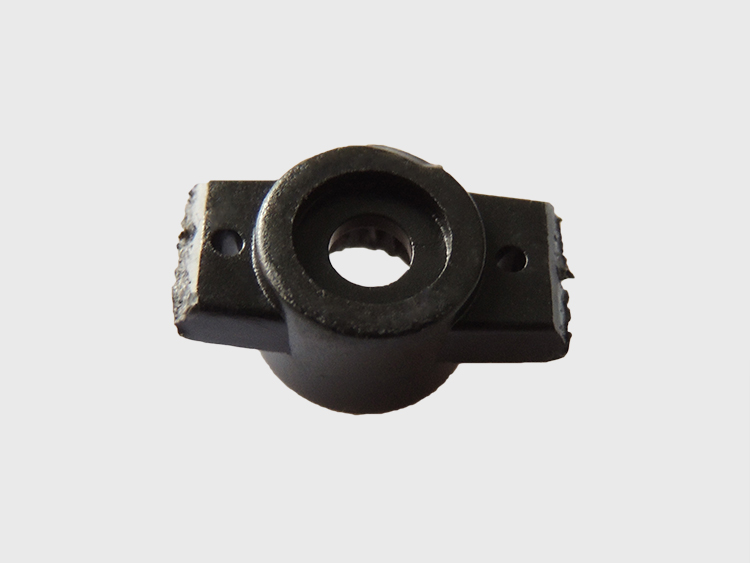

1.先把舵机臂修剪成装配时需要的尺寸。

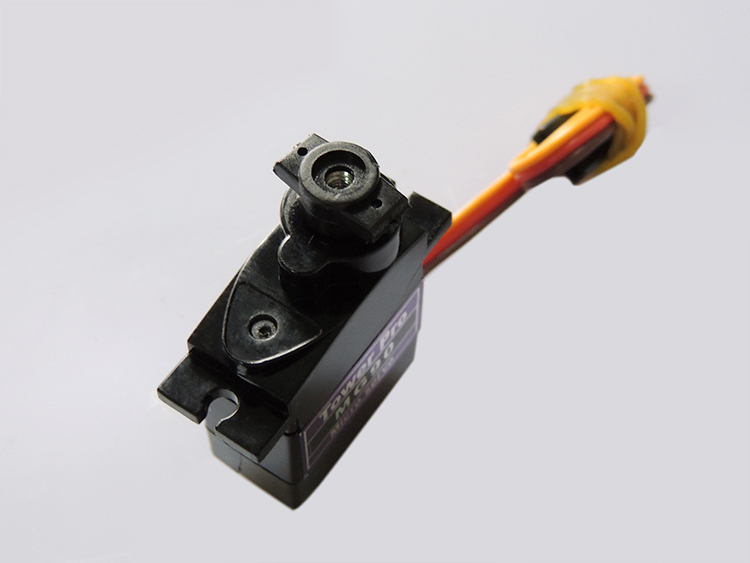

2.把修剪好的舵机臂装到舵机上面,调整好中立点。

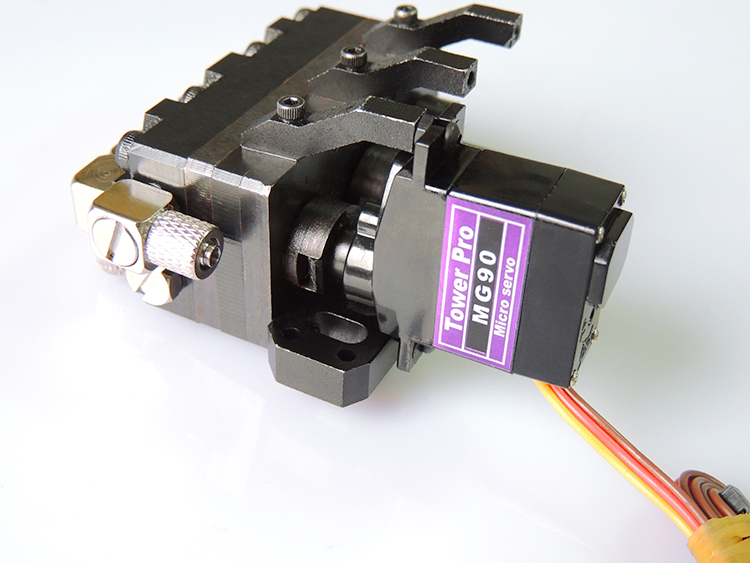

3.把调整好中立点的舵机装到阀上面去。


4.依次安装好阀的三个旋塞,安装完成。

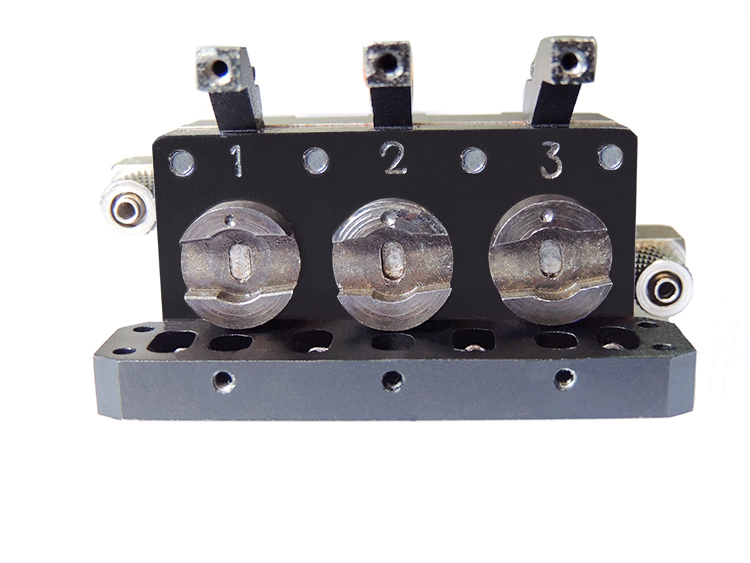

注意:此产品发货时,旋塞的位置是默认的,请玩家不要随便调整旋塞位置,默认位置如图所示,若玩家自己调整了,也可安装图片中的位置恢复。
